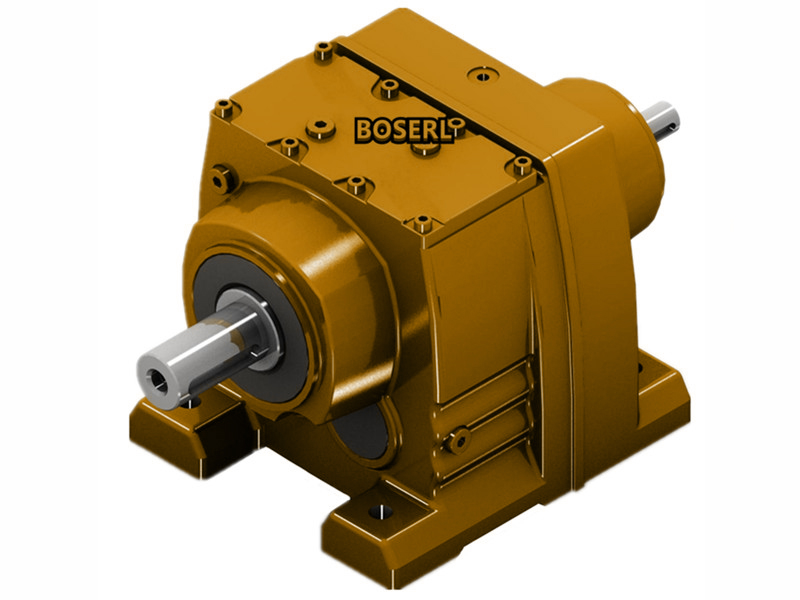

膠帶輸送機用R77齒輪減速機齒輪軸斷裂分析。齒輪減速機齒輪軸的斷裂失效形式分析:常見的失效形式有三種，即超量變形，斷裂和表面損傷。根據斷口形態可確定為疲憊斷裂。其形成過程經歷三個階段，即產生裂紋、裂紋延伸擴展和斷裂。私服電機帶減速機齒輪軸是傳動軸，運轉中受到轉矩和彎矩交變載荷的作用，再加上振動等因素影響，造成齒輪軸斷裂。采取上述修復措施后，齒輪減速電機運行平穩，未泛起斷軸現象。在焊縫上看到有細小裂紋，說明焊接件未經預熱，直接進行對焊造成的。連接電機和齒輪減速機的液力聯軸器的間隙必需調整到位，確保高速軸液力耦合器和電念頭軸的同軸度，軸和孔及鍵和鍵槽的裝配必需是過渡配合，以免軸產生振動而降低軸的疲憊強度。熱處理分析:為了查清軸斷裂的原因，廠家對該R77齒輪減速機的斷軸進行了相應的檢修和分析，結論是焊接時焊材未經烘干處理，它是由材料過熱所致，該齒輪軸未進行調質處理，并且脆性?shī)A雜物嚴峻，局部有松散現象，致使齒輪減速電機齒輪軸疲憊強度下降。修復措施:對電機減速機一體式的齒輪軸軸肩過渡處，增大圓角過渡半徑，以減少應力集中;修補后的齒輪軸必需校驗共同軸度，必需符合設計尺度，避免運轉偏載導致的齒輪軸過早磨損。

斷口分析:從齒輪伺服減速機齒輪軸的斷口看出，裂紋呈放射狀，光彩為暗灰色，從軸1/5處中央位置，斷口整潔，光彩較亮;斷口塑性變形微弱，說明該材質韌性差。膠帶輸送機用齒輪減速機需連續運轉、工作時間長.停機維護時間短，如維護保養不到位，輕易發生磨損甚至泛起齒輪軸斷裂等題目，在井下旦發生故障，不但無法維修而且更換難題，嚴峻時還會導致膠帶運輸癱瘓被迫停產，因此如何在齒輪減速電機有極小的故障時就能將其消除，顯得至關重要。先先了解下膠帶輸送機傳動的過程:電機通過液力耦合器帶動齒輪減速電機，然后齒輪減速機再通過聯軸器帶動滾筒，從而實現膠帶輸送機的運轉，驅動系統嚴峻的故障是軸磨損和斷裂，R77減速機高速軸因?yàn)檩S承跑內圈，軸被磨損，隨即對軸承位進行過堆焊修復，不久后就發生斷軸事故，斷裂位置為動力輸入端，位于軸頸的根部。實踐表明，齒輪軸的斷軸分析及應對措施是可靠實用。下面以某煤業有限公司膠帶輸送機用齒輪減速機發生斷軸事故為例，提出齒輪軸斷裂分析的般方法及處理手段。早期裂紋基天職布在圓周上，裂紋發源于齒輪減速機的齒輪軸過渡圓角處，可見此處為應力集中區域，放射狀的線區為裂紋擴展區，中央部位為瞬時斷裂區。斷裂時零件的危險失效形式分為四種，即快速斷裂，疲憊斷裂，應力侵蝕，持久斷裂。http://www.mmzz515.com/product/r77jiansuji-cn.html
